迅捷FAST路由器网桥设置方法:
1. WPS 配对按钮的使用方法
需求介绍

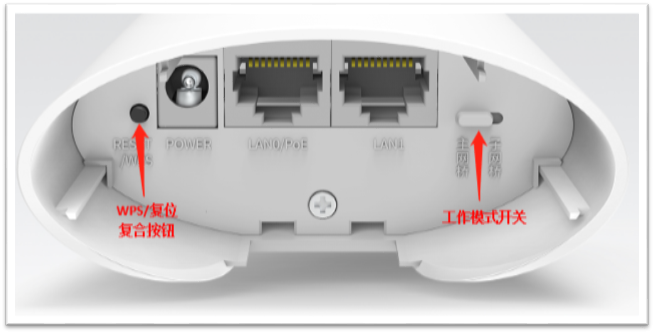

考虑到工程商朋友们在实际工程中配置网桥的便携性,fast新版网桥增加了 WPS(配对)按钮,结合机身上的模式开关(如下图),可以实现无需进入网桥页面就能完成配对的效果。有了 这个功能,以后去现场安装和配置网桥,就不用带着笔记本电脑到处跑啦!
![迅捷FAST路由器网络桥接设置图文教程](/wp-content/uploads/img/3953ee8fe054ddf7444a094e193f66ea.png)
设置方法
第一步、调配置

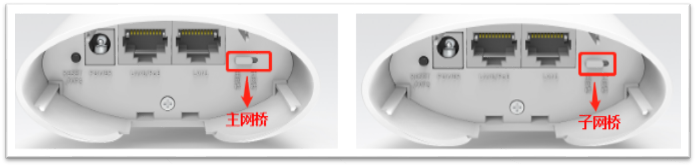

将需要配对的两个网桥的工作模式分别拨到主网桥和子网桥模式:
![迅捷FAST路由器网络桥接设置图文教程](/wp-content/uploads/img/bb0c902077e5a80d2eb81f5fdc948679.png)
第二步、找按钮

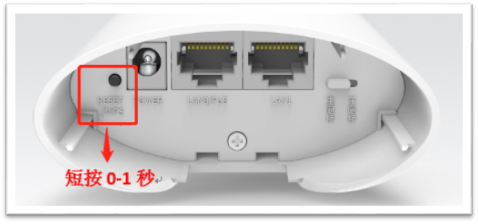

短按(0-1 秒)其中一个网桥的 WPS 按钮后,在 15 分钟内短按另一个网桥的 WPS 按钮:
![迅捷FAST路由器网络桥接设置图文教程](/wp-content/uploads/img/e44a254a4587eee56d4fc7bc51625e12.png)
第三步、等配对

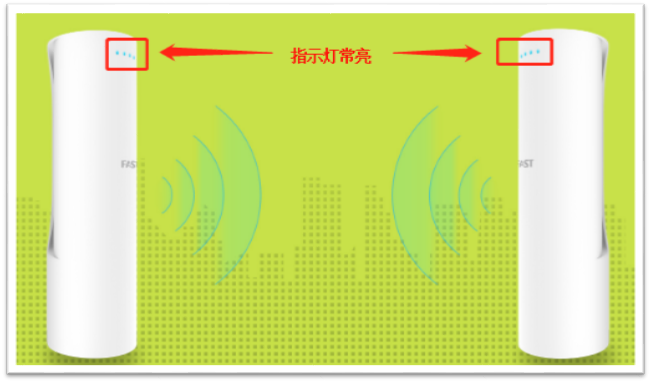

观察网桥的信号指示灯,看到两个网桥的信号指示灯均为常亮,则配对成功:
![迅捷FAST路由器网络桥接设置图文教程](/wp-content/uploads/img/e434c530ceb47090ce2bc0a94d619cd4.png)

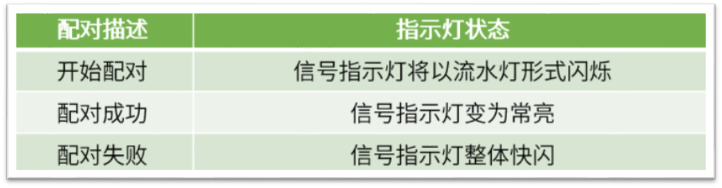

小知识:在配对时,可以根据网桥的信号指示灯来判断网桥所处状态:
![迅捷FAST路由器网络桥接设置图文教程](/wp-content/uploads/img/d07f209159d7204ce4992dc84f20cace.png)
注意:WPS配对适用于点对点以及点对多点的配对环境,在一对多的应用场景,则需要将主网桥与各个子网桥进行依次配对,一次推荐对 2 个网桥进行配对,如果有 3 个及以上网桥处于配对状态,可能配对会失败。
2. Web界面设置方法(点对点与点对多点)

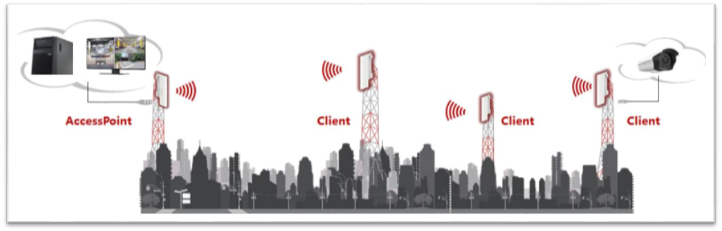

常见的组网模式有点对点以及点对多点,如下图所示:
![迅捷FAST路由器网络桥接设置图文教程](/wp-content/uploads/img/4b47a09d6e0590f76f9077c53ffd324c.png)
如果您需要点对点使用,请直接购买无线网桥套装产品。套装产品出厂已经配置好连接,即插即用。如果您购买的是无线网桥单只装产品,则需要进行配置。本文以 5G 网桥 FWB505S V1.0 为例介绍无线网桥的基本设置步骤。
需求介绍
无线网桥主要用于室外远距离数据传输,满足办公楼互通、远程视频监控等需求。
设置方法
(1)主网桥端配置
注意:配置前先将机身上的工作模式开关拨到主网桥模式。
第一步、登录主网桥界面,设置管理员密码

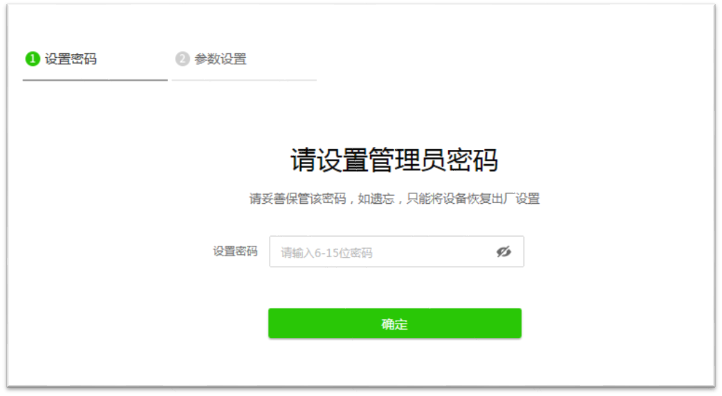

打开浏览器输入网桥的管理 IP 地址(默认是 192.168.1.254)登录到管理界面,提示设置 管理员密码,如下图:
![迅捷FAST路由器网络桥接设置图文教程](/wp-content/uploads/img/478e712e2b0cfe1bef6083aa8aad70f3.png)
请设置 6-15 位的管理员密码,点击确定,进入快速设置向导。

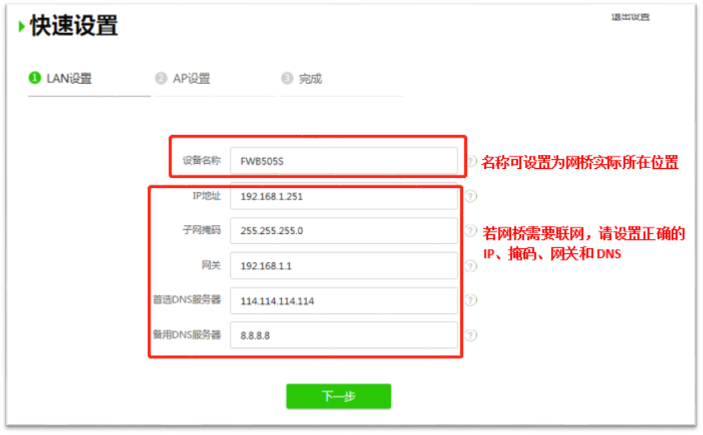

第二步、设置主网桥端的LAN口参数
![迅捷FAST路由器网络桥接设置图文教程](/wp-content/uploads/img/d95059bf4f0844c61ec1c33fa2d2e125.png)
第三步、设置 AP 端无线网络参数

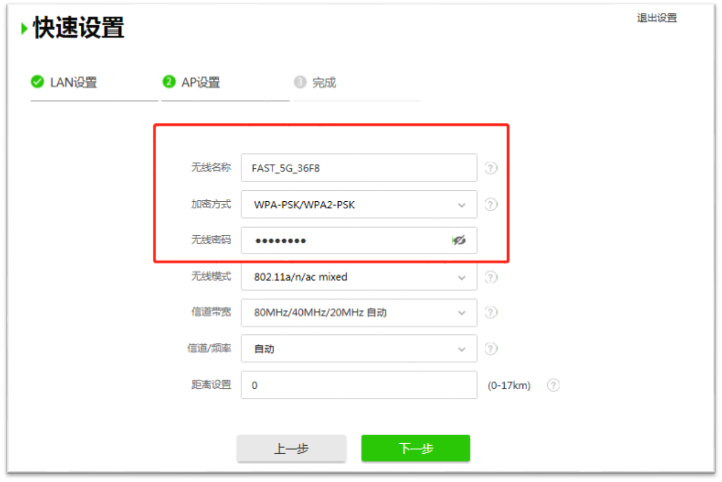

设置网桥的无线网络名称、加密方式以及无线密码,如下图:
![迅捷FAST路由器网络桥接设置图文教程](/wp-content/uploads/img/d5fd55be2cae68fe6a0498b230773344.png)
设置完成点击下一步,弹出提示,点击确定。
注意:上图中的距离设置,建议设置为两个网桥直接实际距离的1.1倍。

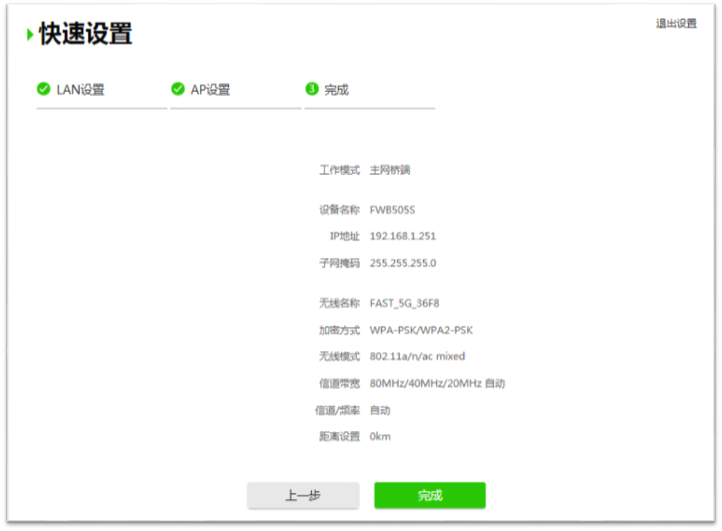

第四步、确认 AP 端网络参数,完成设置
![迅捷FAST路由器网络桥接设置图文教程](/wp-content/uploads/img/992d3f4fbc0d5daf371df831f800fba7.png)
(2)子网桥端设置
注意:配置前先将机身上的工作模式开关拨到子网桥模式。
第一步、登录子网桥界面,设置管理员密码
打开浏览器输入网桥的管理 IP 地址(默认是 192.168.1.254)登录到管理界面,提示设置管理员密码,如下图:
![迅捷FAST路由器网络桥接设置图文教程](/wp-content/uploads/img/862d9ceab44d82939098817cc838e770.png)
请设置 6-15 位的管理员密码,点击确定,进入快速设置向导。

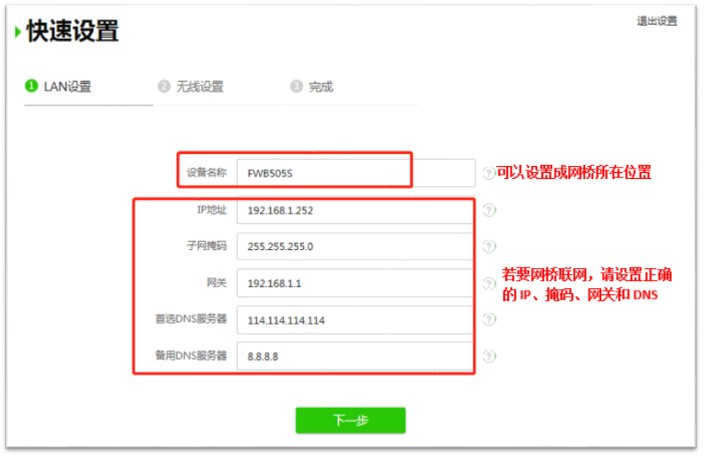

第二步、设置子网桥端的LAN口参数
![迅捷FAST路由器网络桥接设置图文教程](/wp-content/uploads/img/11032292a0765b5b3b0e7409550c418c.png)
点击下一步,进入无线设置。

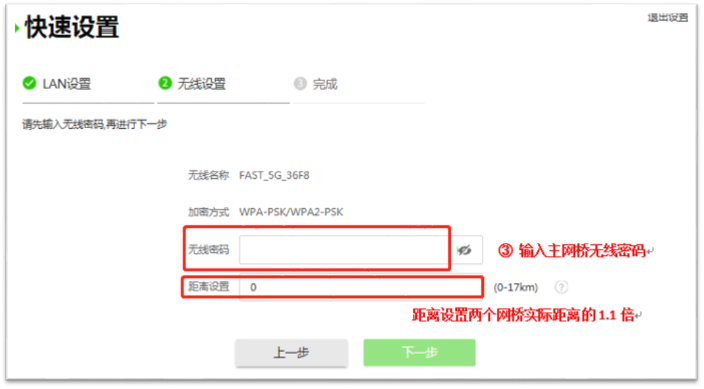

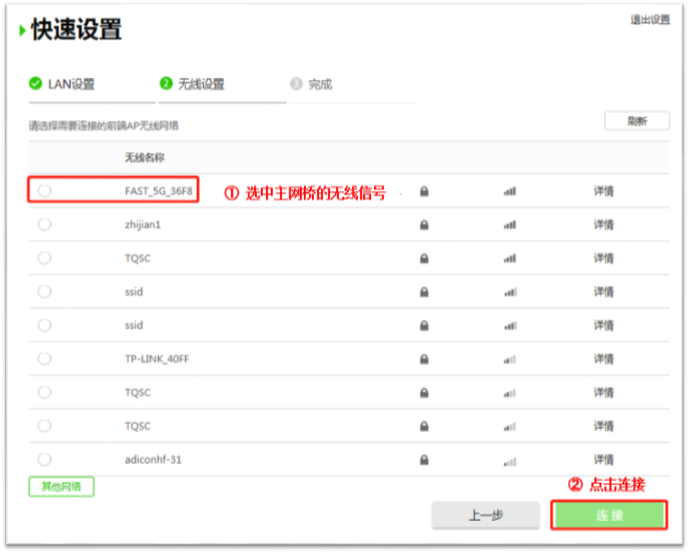

第三步、设置子网桥端无线连接主网桥端
![迅捷FAST路由器网络桥接设置图文教程](/wp-content/uploads/img/510ae086a2e04643f69128fbb2873824.png)
![迅捷FAST路由器网络桥接设置图文教程](/wp-content/uploads/img/2ebb43f7b40d7cc8badead0b03bcef1a.png)
设置完以上参数,点击下一步。

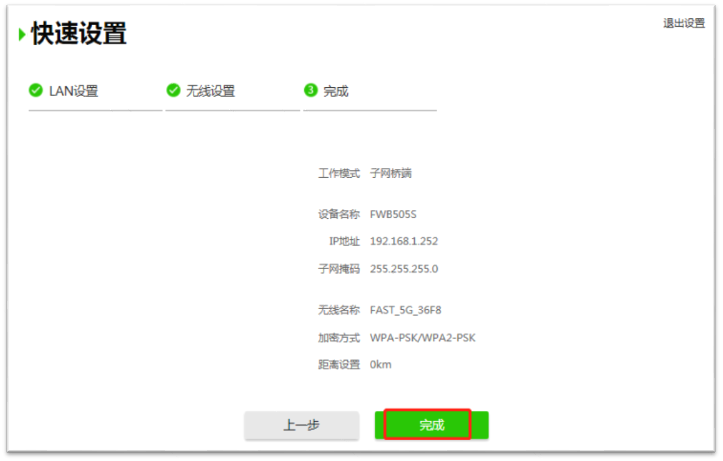

第四步、确认子网桥端网络参数,完成设置
![迅捷FAST路由器网络桥接设置图文教程](/wp-content/uploads/img/69de7d836b1116f7b334b1bfa42ef572.png)

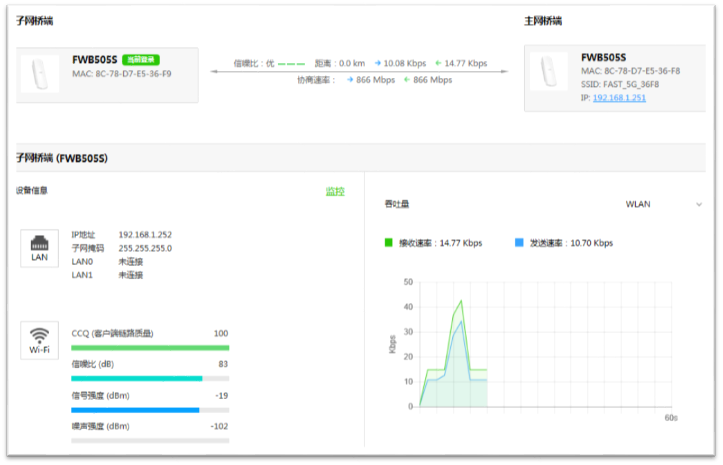

设置无误的话,点击完成,弹出提示,点击确定,子网桥端设置完毕。配置生效后,主子网桥需要使用新设置的 IP 地址进入管理界面(本例中子网桥是192.168.1.252)。连接成功后,进子网桥页面如下图所示:
![迅捷FAST路由器网络桥接设置图文教程](/wp-content/uploads/img/1e419b31fb1cef522c3638dcbde8297f.png)
注意事项: 1、点对多点设置时只需要对新的网桥重复子网桥端设置即可。
2、如果是老版本不带有WPS和工作模式开关的,请参考web界面的设置方法,进界面后按照快速配置先选择工作模式(主网桥/子网桥),其他设置同上。
3、IP 地址需要设置为与网络内其他设备不冲突的 IP 地址。
4、若环境中 2.4G 无线干扰较少,可以将信道带宽设置为自动,有更高的吞吐量;若环境中 2.4G 无线干扰较多,则保持默认的 20MHz 即可。
5、5GHz 的干扰相对较小,5GHz 网桥的频段带宽和信道设置为自动即可,如果周围环境干扰很大,也需要把信道错开,频段宽带可以设置为40Mhz。
